[Windows] 윈도우 2016 클러스터 구성 #2 - failover cluster 구성

[Windows] 윈도우 2016 클러스터 구성 #1 - 공유 볼륨 구성 이어 계속

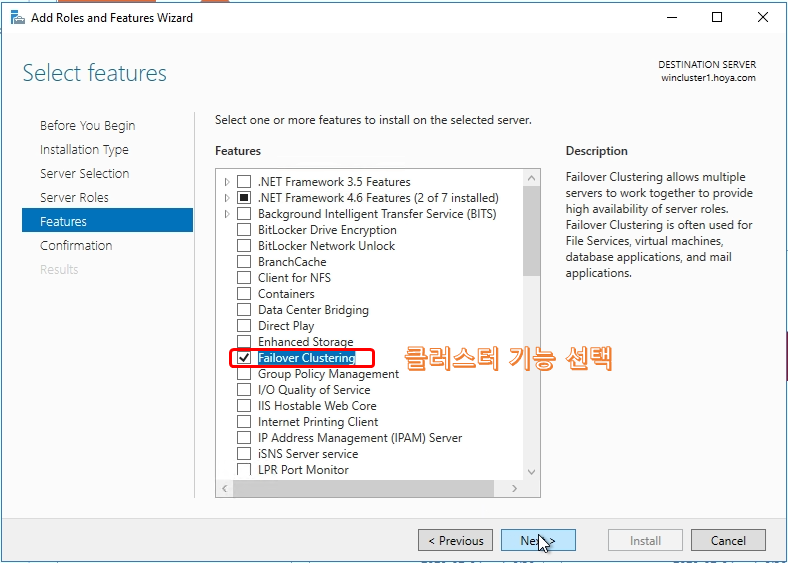

1. failover clustering 기능 설치( 클러스터에 참여하는 모든 노드에서 failover Clustering 기능 설치)



사전 구성

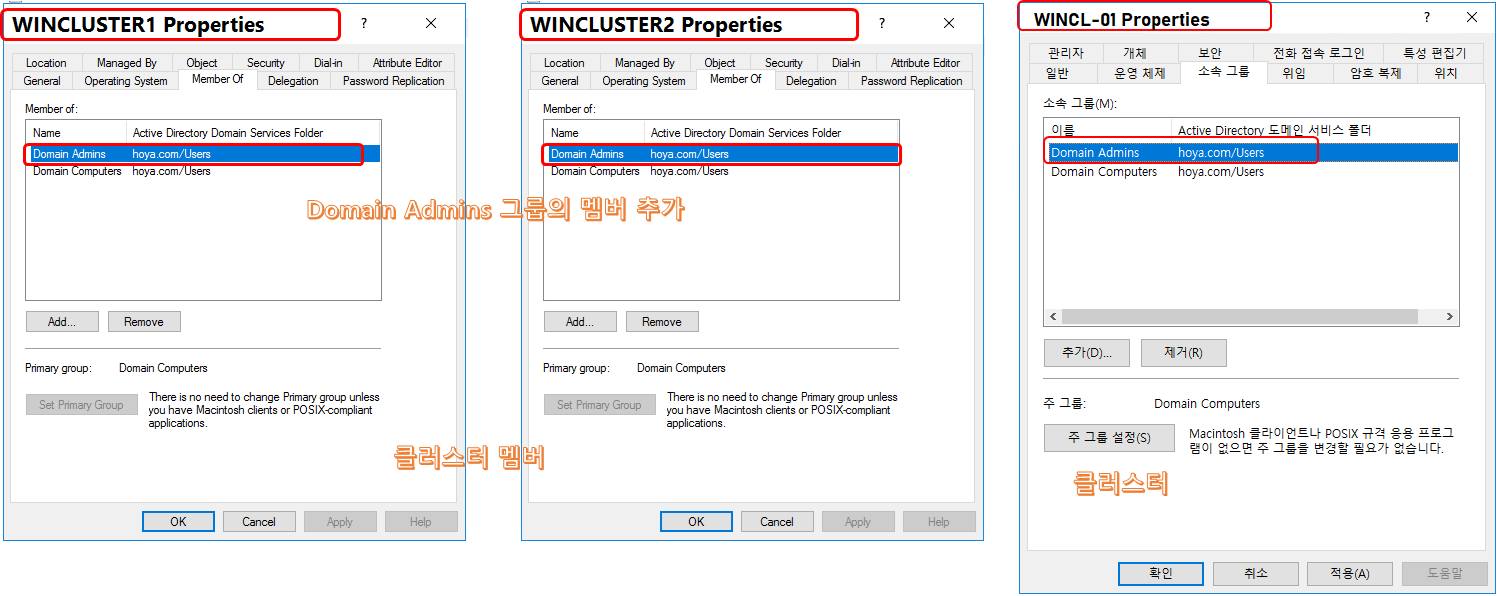

클러스터에 참가하는 멤버및 클러스터 컴퓨터는 도메인 관리자(Domain Admins) 그룹에 추가해주도록 한다. 관리자 그룹이 아닐경우 클러스터 생성, 역할 추가 및  작동시에 권한 문제로 인한 오류가 발생할수 있다.



2. 클러스터 유효성 검사

 failover cluster manager 실행

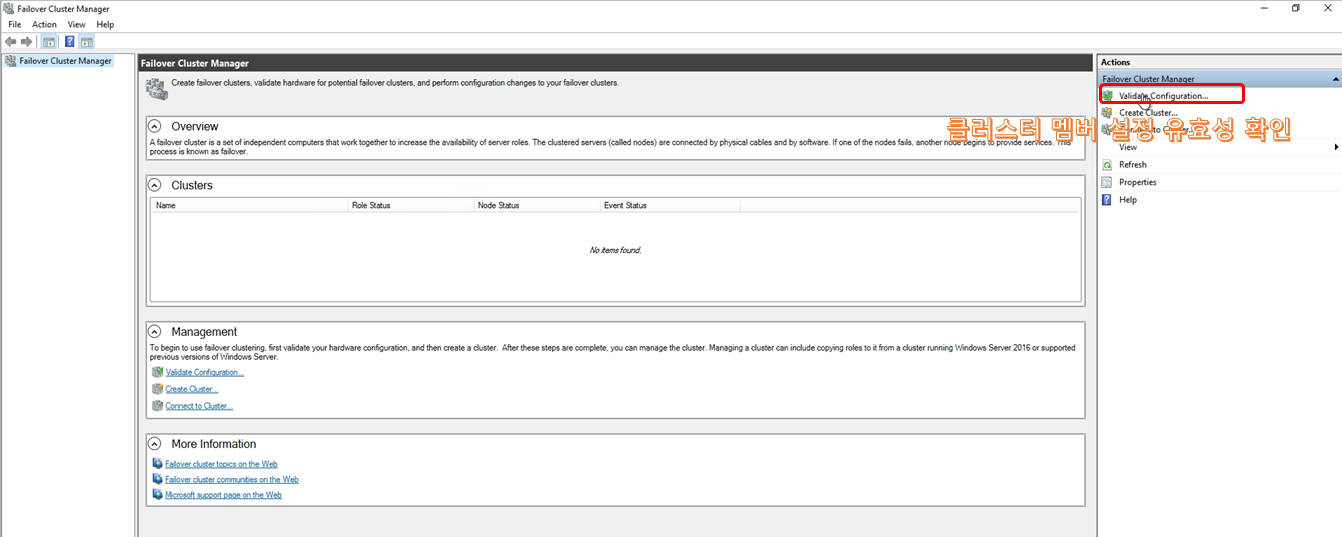

 2.1 클러스터 생성전 각 멤버의 유효성 검사

[그림] Failover cluster manager

 2.2 유효성을 검사할 클러스터 멤버 추가

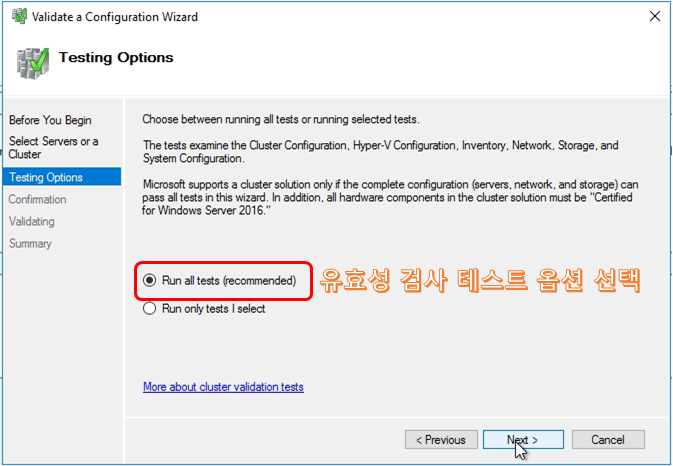

2.3 클러스터 멤버의 유효성 검사 옵션 선택

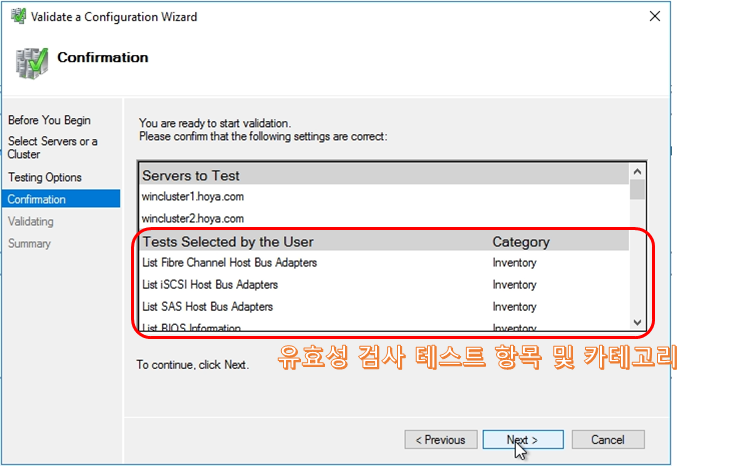

2.4 유효성 검사 테스트 항목 요약

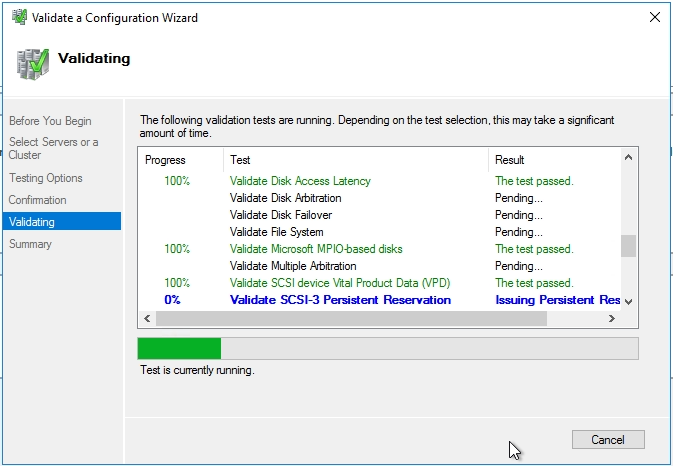

2.5 유효성 검사 진행

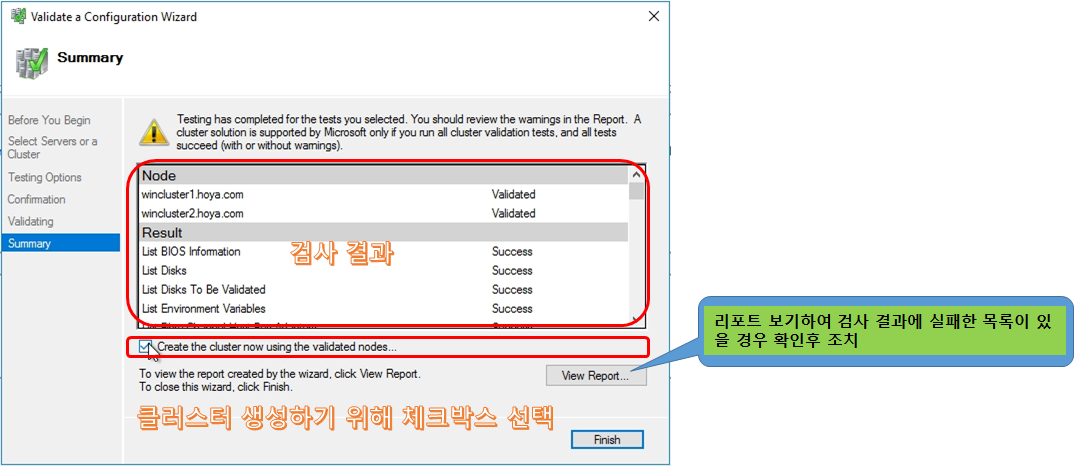

2.6 유효성 검사 완료 및 클러스터 생성 시작



3. 클러스터 구성

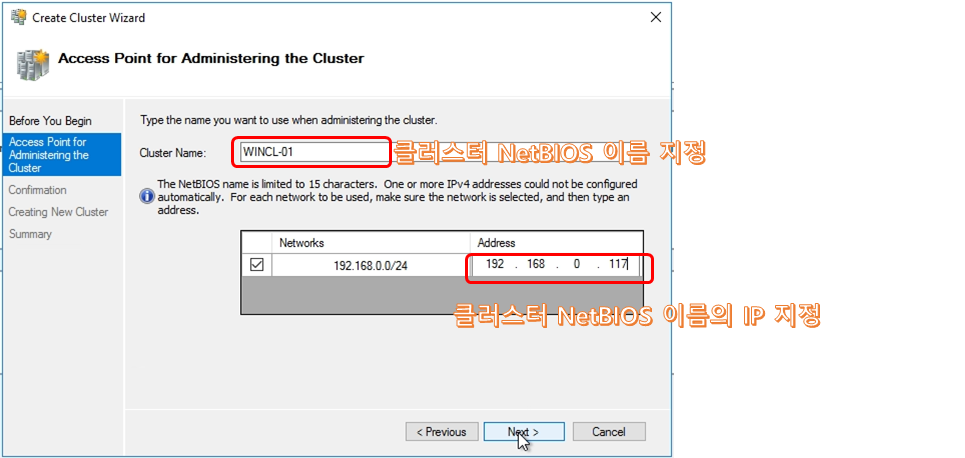

 3.1 클러스터 관리를 위한 접근 포인터 설정(NetBIOS 이름및 NetBIOS이름의 IP 설정)

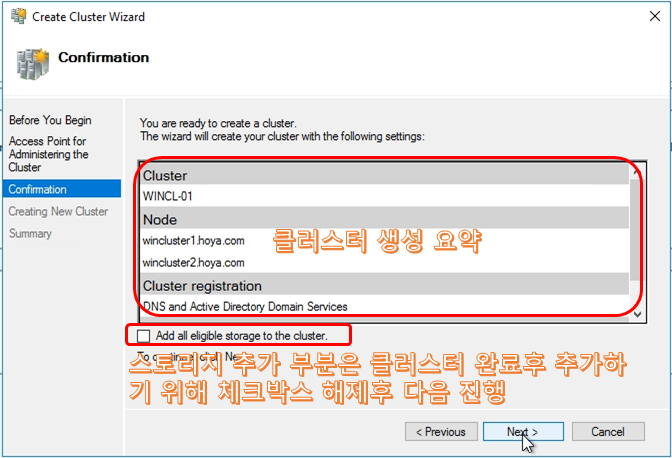

 3.2 클러스터 구성 정보 확인

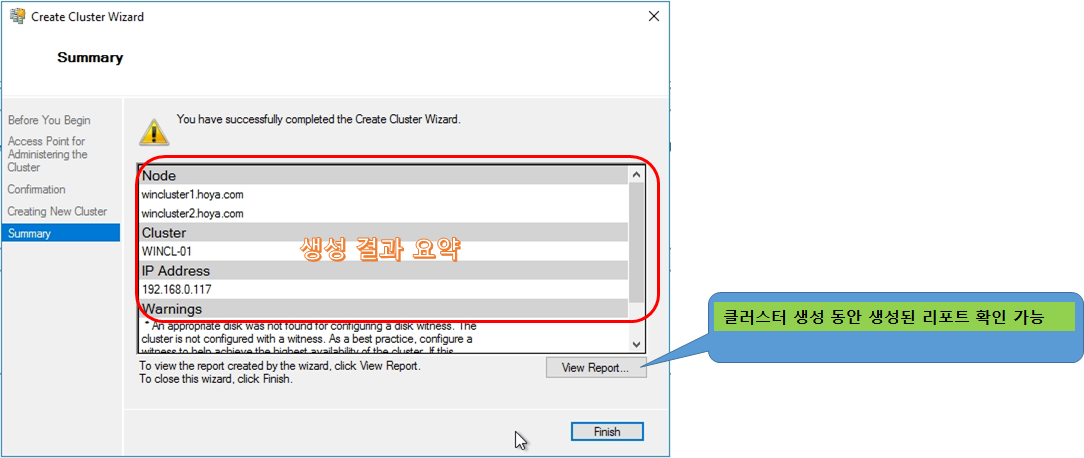

 3.3 클러스터 구성 정보 결과 및 요약,보고서 보기

* 디스크감시구성이 아직 되지 않아 Warnnings 이 발생하는군요

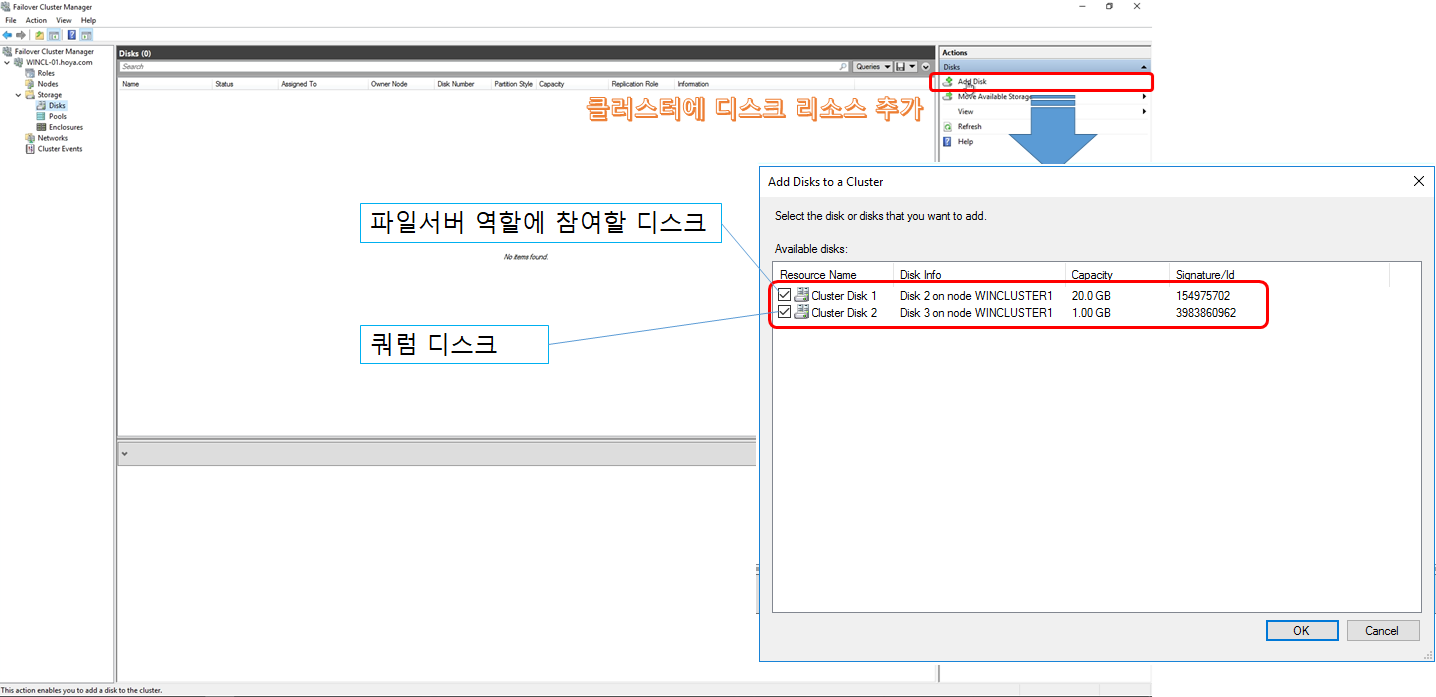

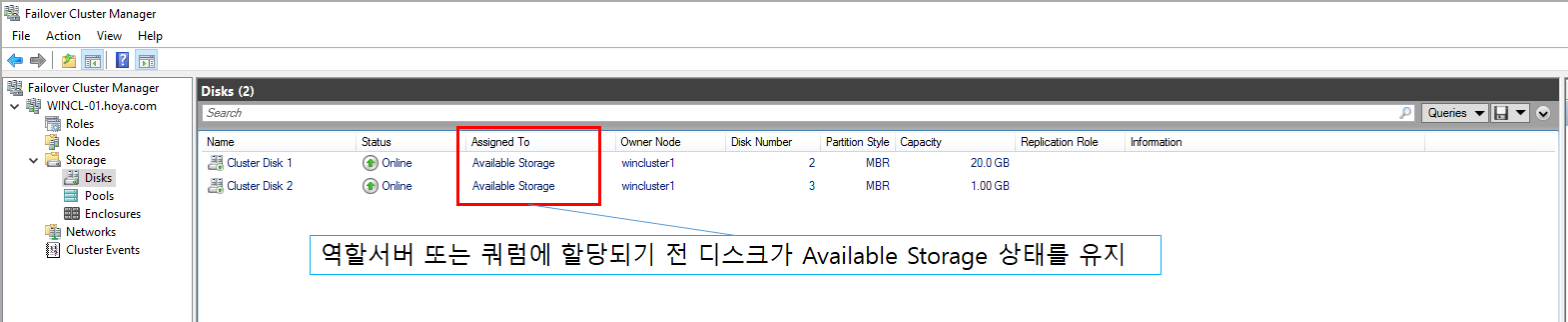

3.4 디스크 추가(클러스터에 참여할 역할 및 쿼럼용 디스크 추가)



4. 클러스터에 쿼럼(Quorum)용 디스크 추가

** 쿼럼용 디스크는 1개만 설정 가능

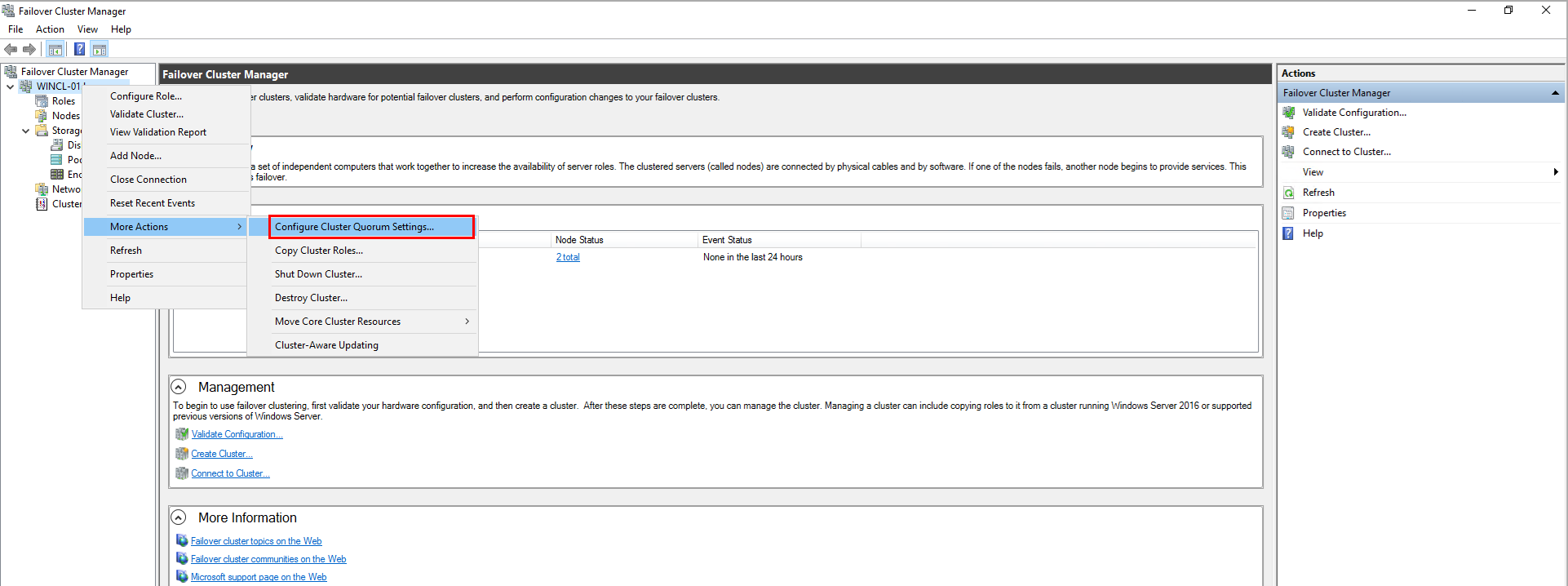

 4.1  클러스터 > 추가 작업 > 클러스터 쿼럼 설정 구성

 4.2 쿼럼 구성 옵션 선택

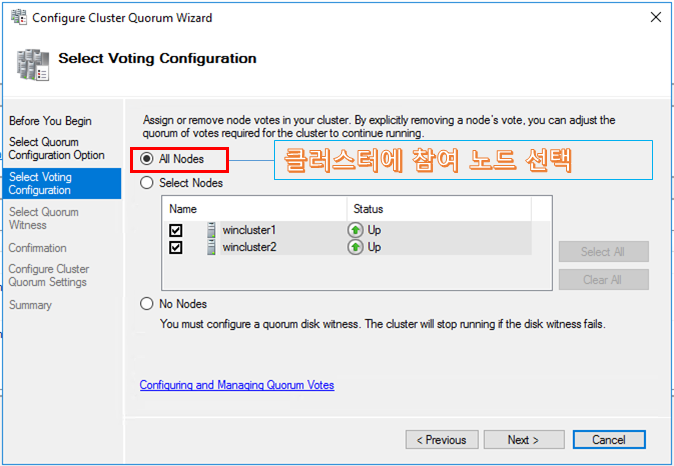

 4.3 응답 구성 선택

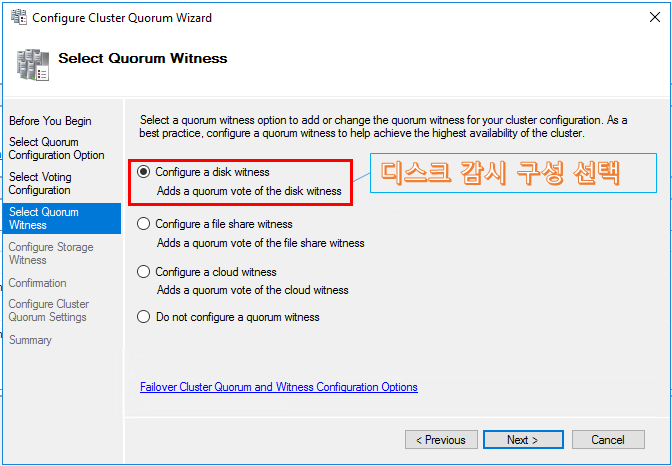

 4.4 쿼럼 감시 선택

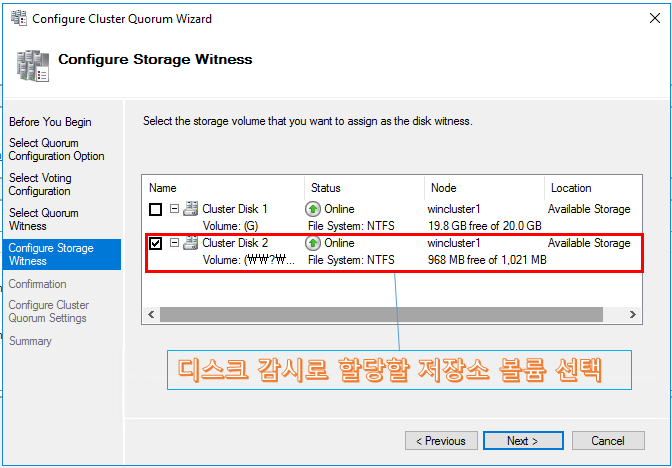

 4.5 저장소 감시 구성

** 쿼럼 디스크는 복수개로 구성될수 없다.

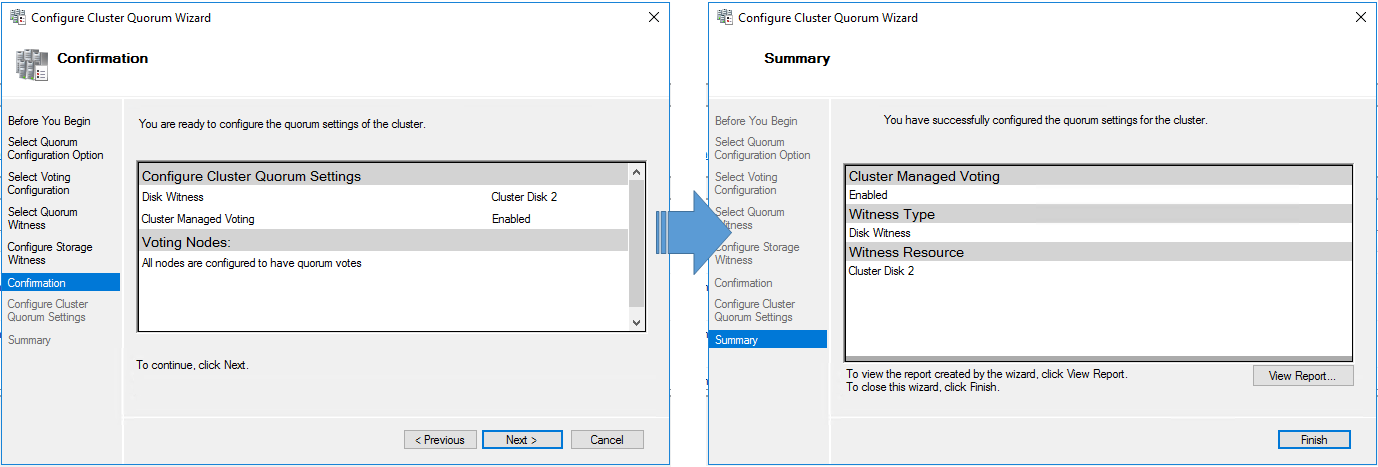

4.6 확인 및 요약

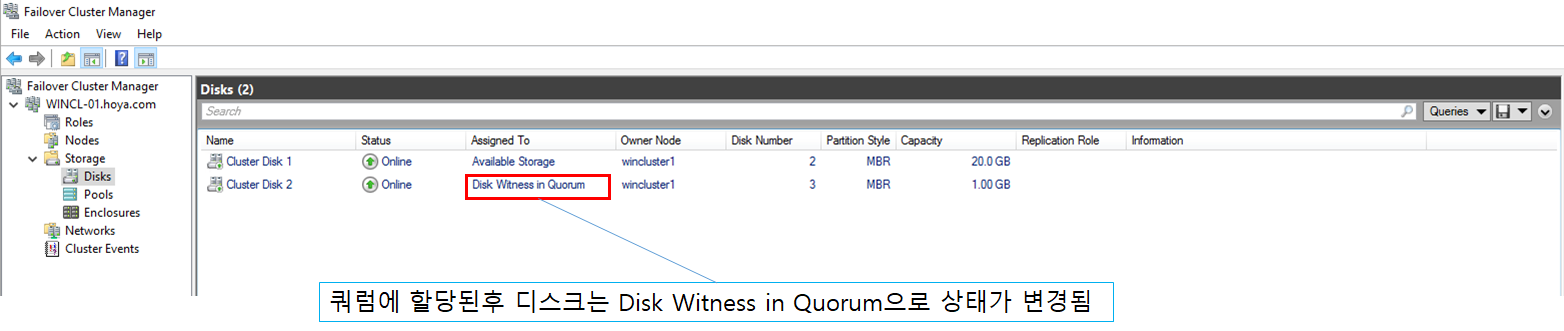

 4.7 디스크 상태 변화 확인



5. 파일서버 역할 생성

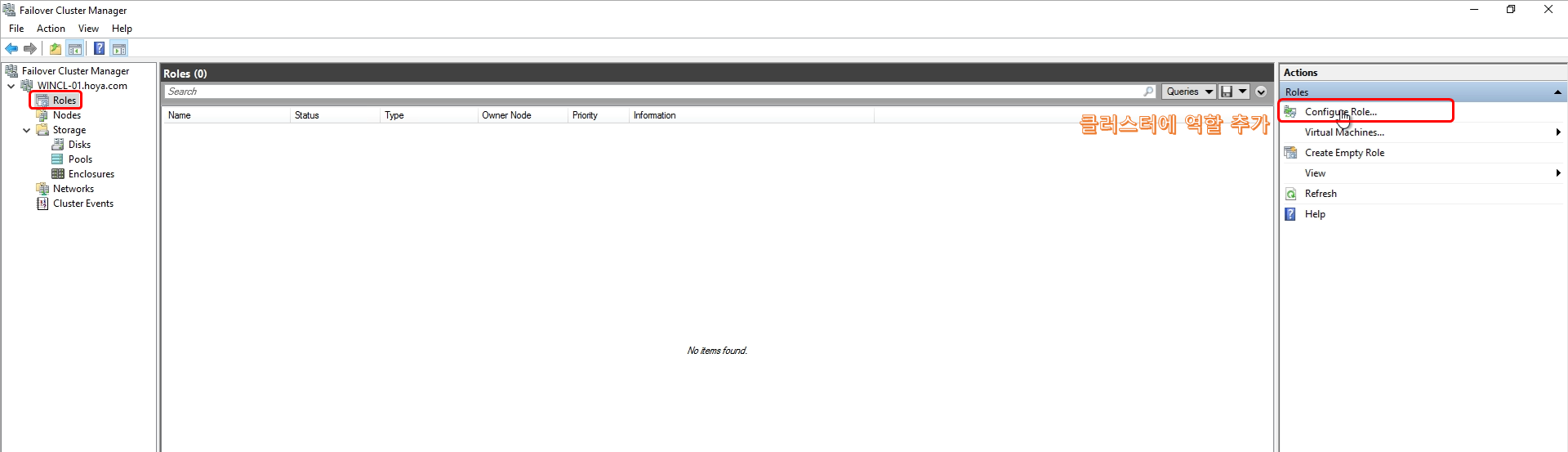

 5.1 클러스터 역할 추가

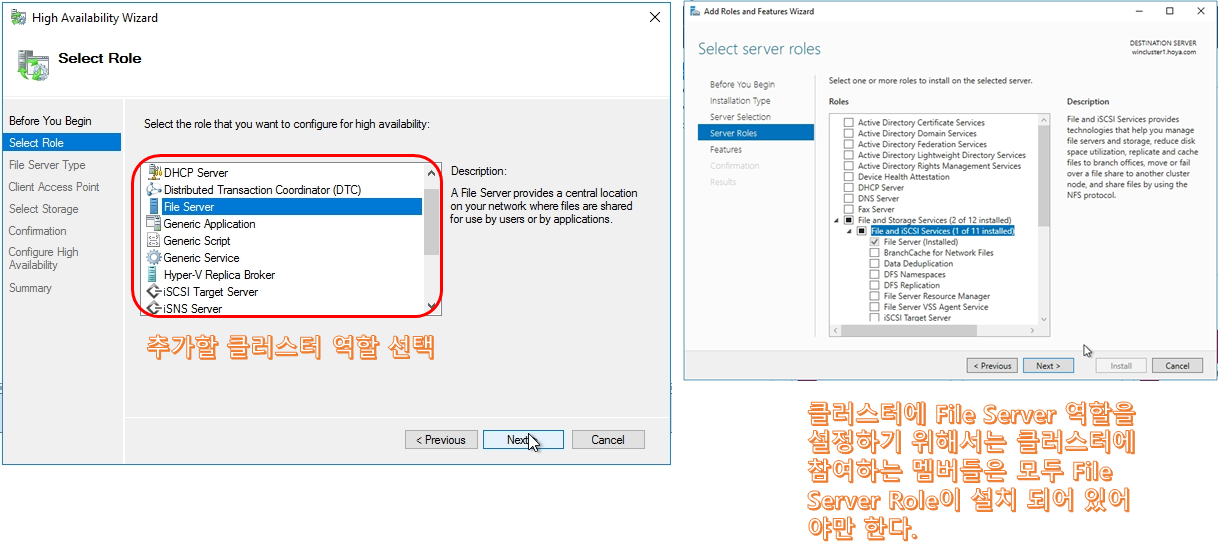

 5.2 클러스터가 서비스할 역할 선택

** 클러스터에 File Server 역할을 설정하기 위해서는 클러스터에 참여하는 멤버들은 모두 File Server Role이 설치 되어 있어야 한다.

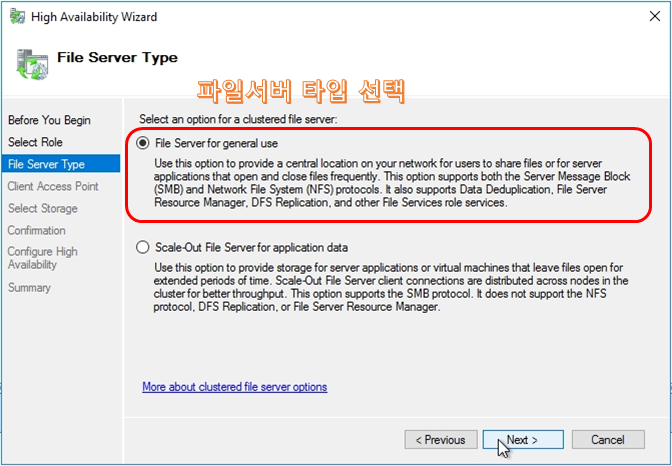

 5.3 File Server 타입 선택

5.4 클라이언트에서 액세스에 사용될 NetBIOS 이름 및 NetBIOS 이름의 IP 지정

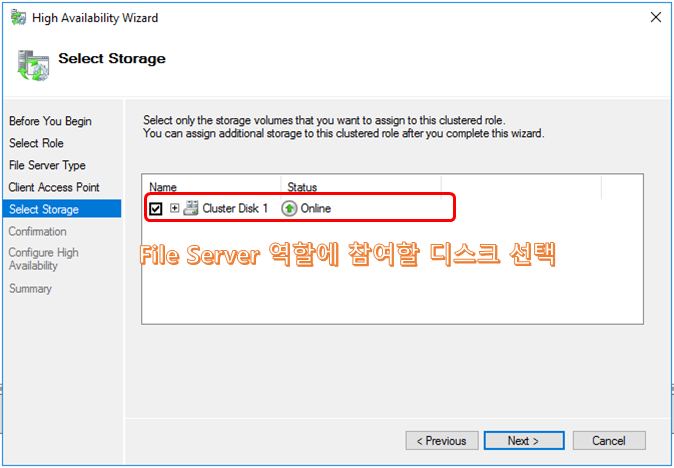

 5.5 스토리지 선택

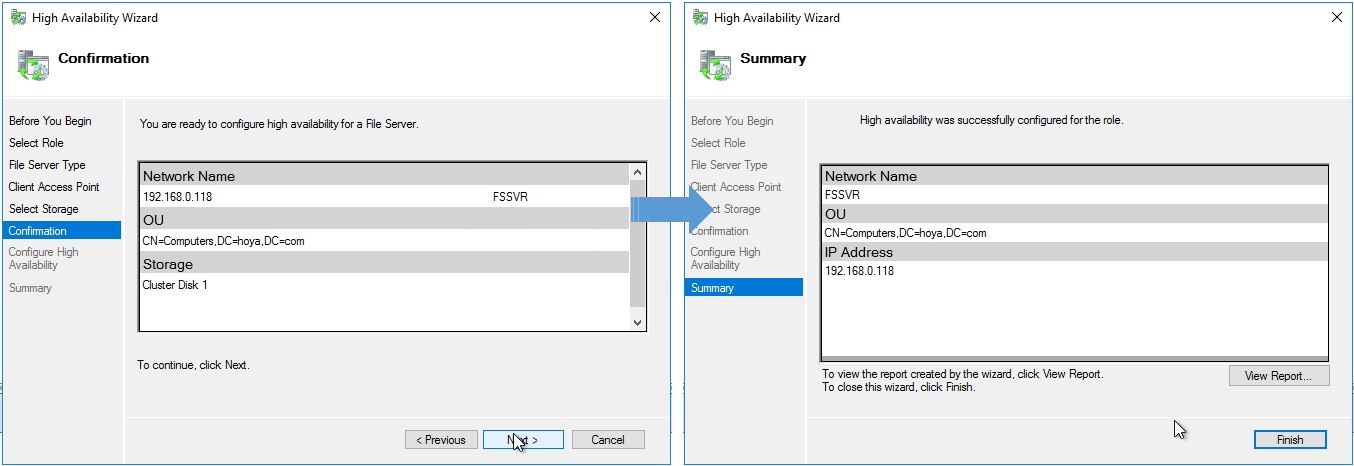

 5.6 설정 요약 및 완료

 5.7 추가가 완료된 File Server 역할



6. 역할 추가후 변경 정보 확인

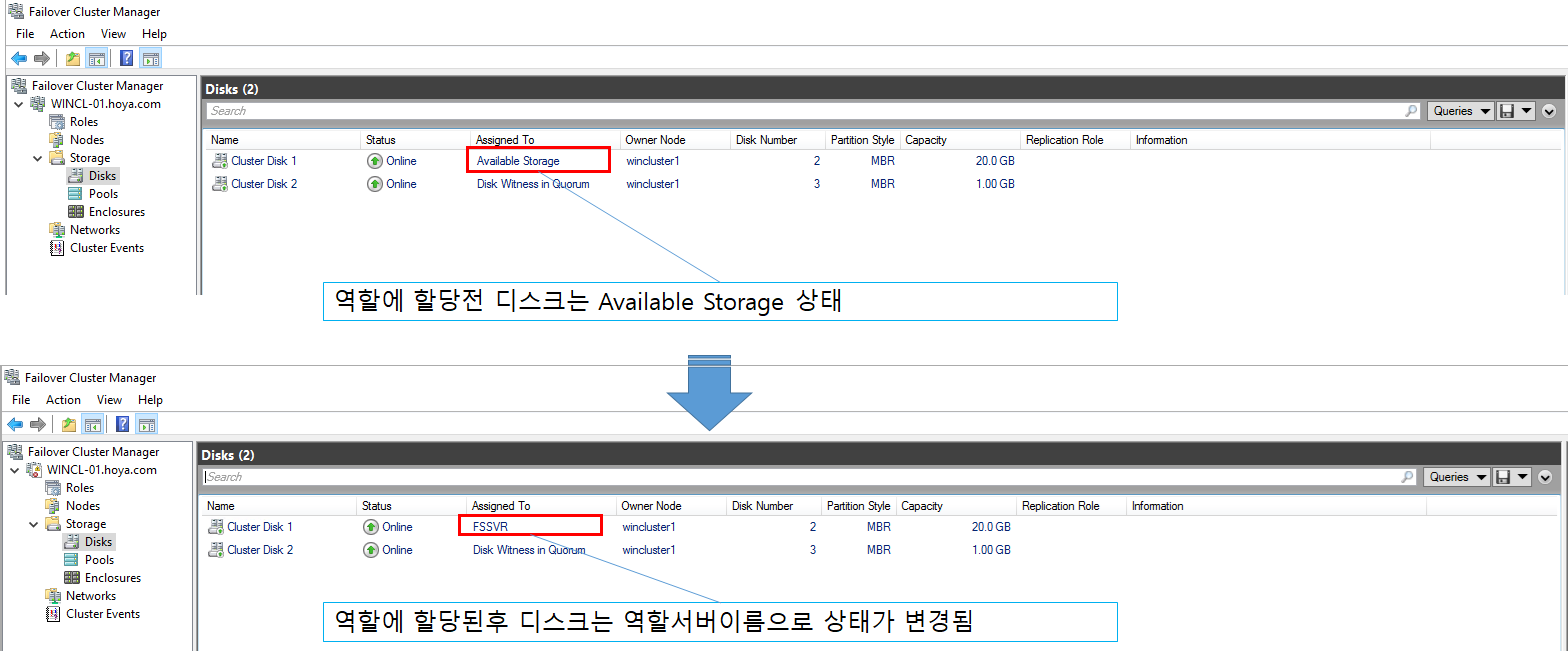

 6.1 스토리지 정보

 - 디스크를 클러스터 역할(Role)에 할당후에 디스크가 할당된 역할서버이름으로 변경됨, 할당전에는 'Available Storage' 에서 할당후 디스크가 할당된 역할서버의 이름으로 변경되어 표시됨을 알수 있다.

 6.2 IP 정보

- 클러스터 역할 서비스를 하는 Active 노드는 역할 서비스의 IP를 가지고 서비스를 한다.

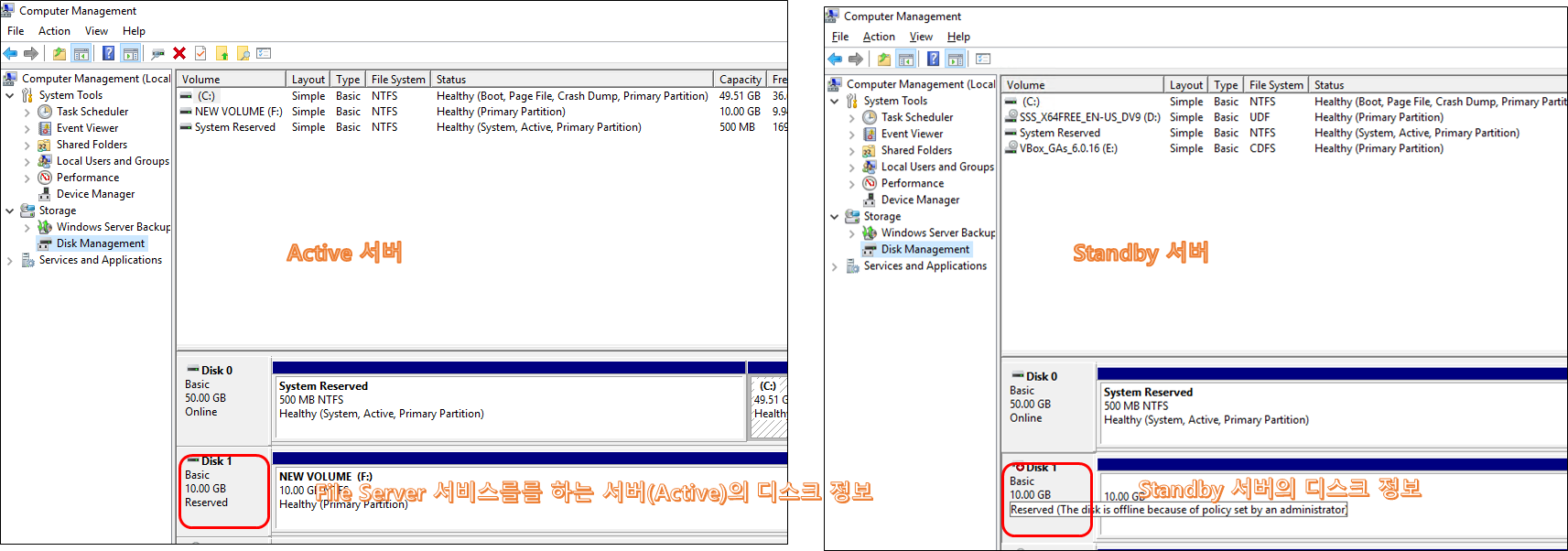

 6.3 디스크 정보(디스크 관리 콘솔)

  - Active 서버의 디스크는 온라인상태, Standby 서버는 offline 상태를 가짐

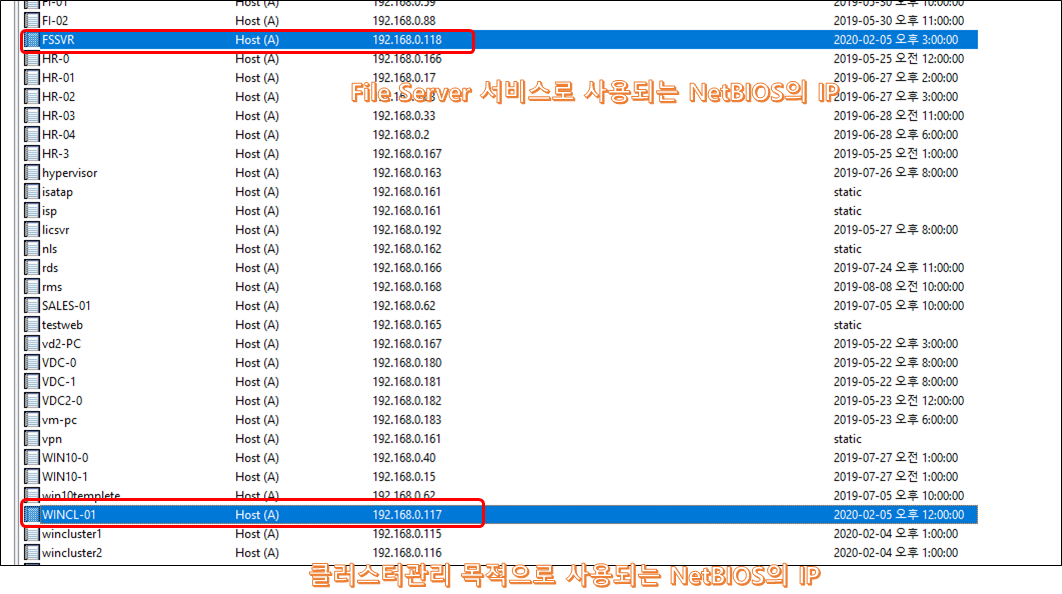

 6.4 DNS 정보

  - 클러스터 생성, 역할(Role) 을 생성후에는 DNS서버에 NetBIOS 이름의 호스트가 등록됨



7. Failover 테스트

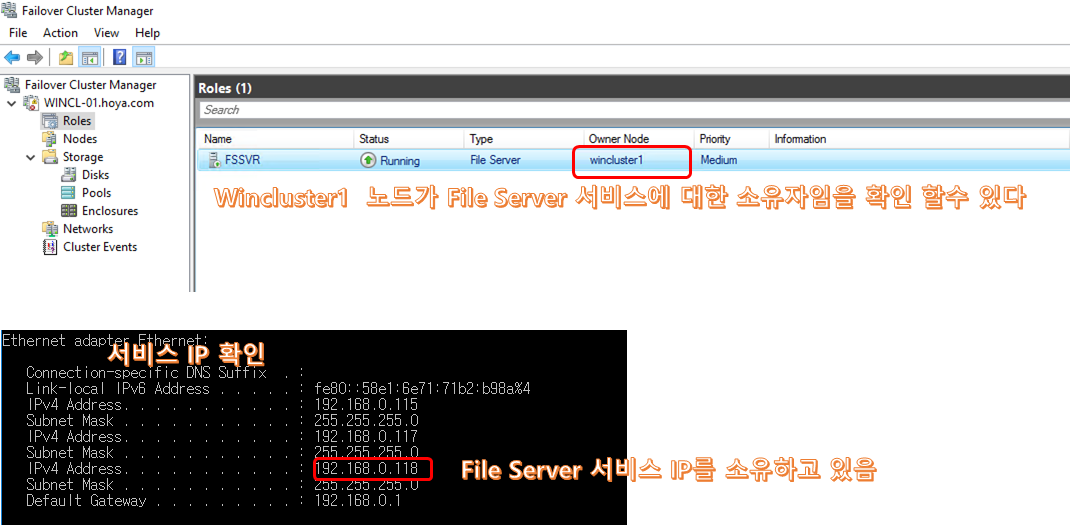

 7.1 현재  File Server 서비스를 운영중인 노드(wincluster1)

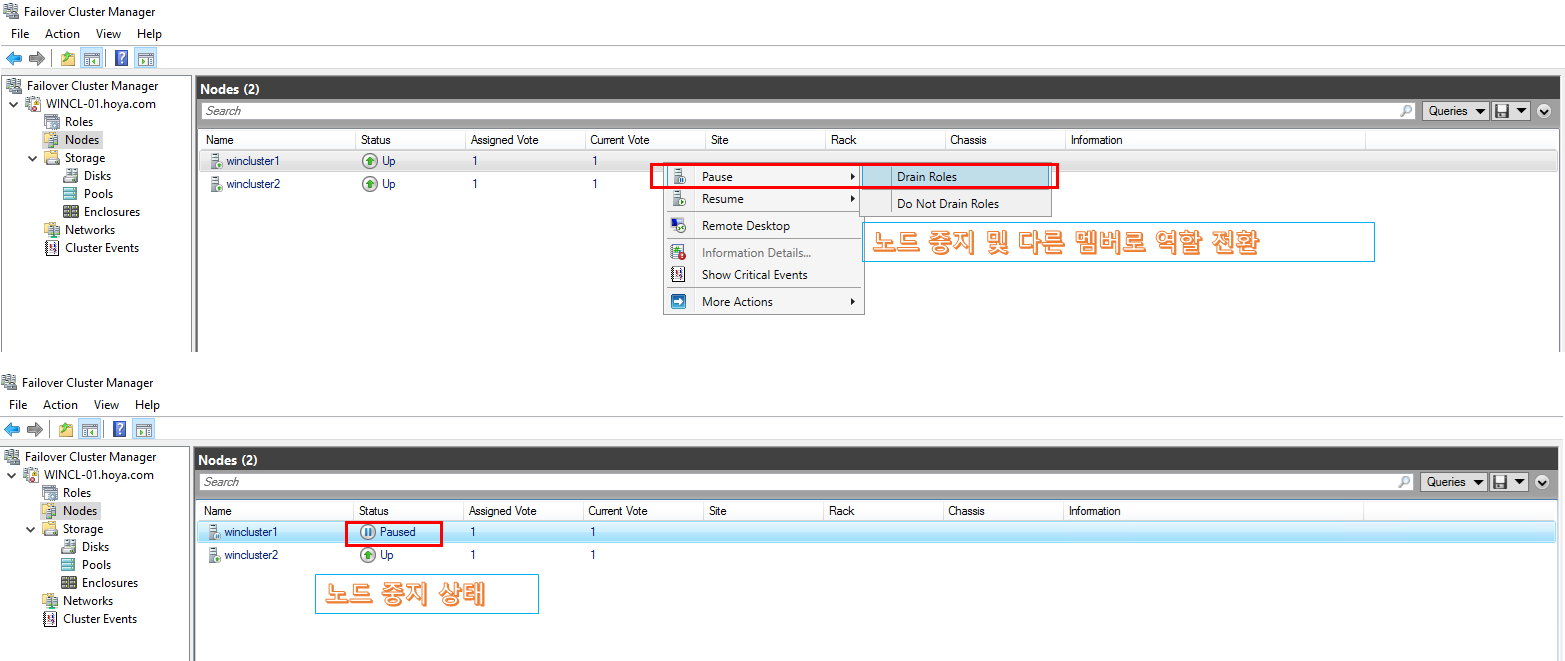

 7.2 노드(wincluster1)의 중지 및 다른 클러스터 멤버(wincluster2)로 역할 전환

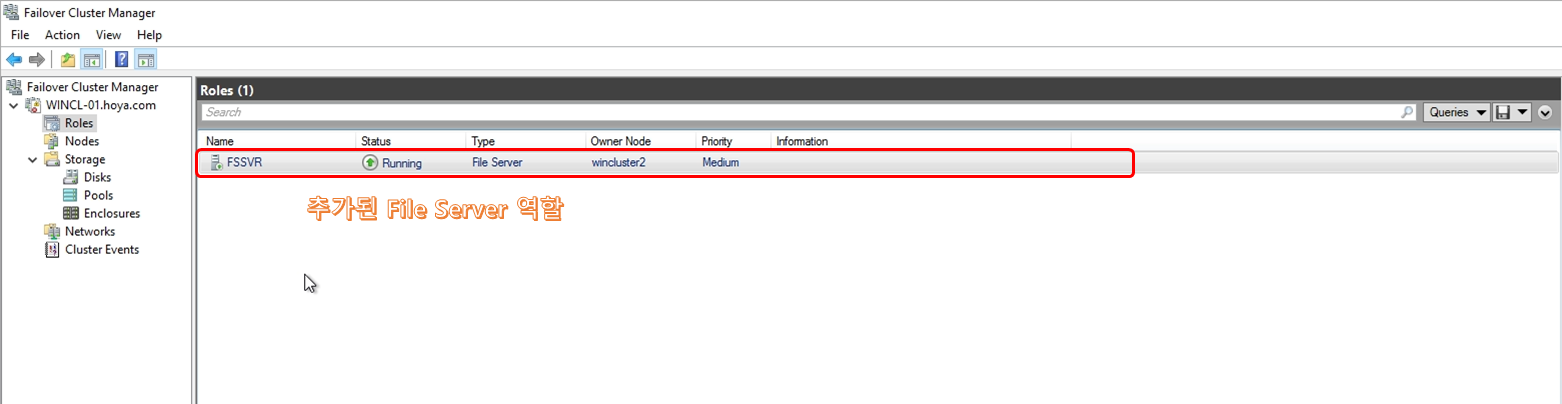

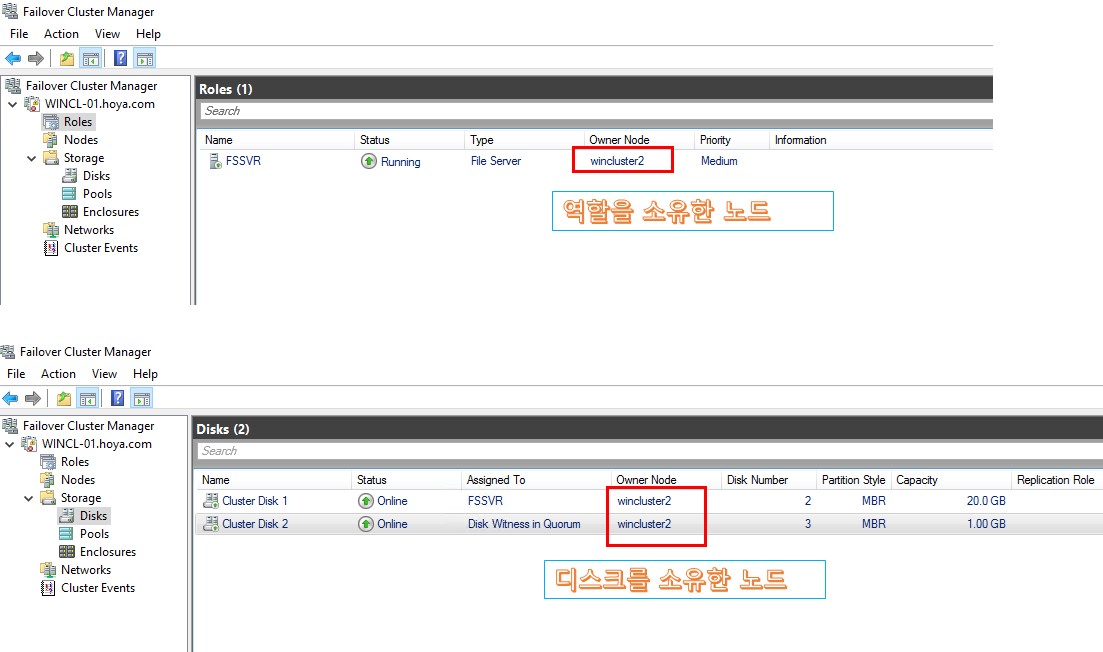

 7.3 역할 전환후 상태 변화 확인

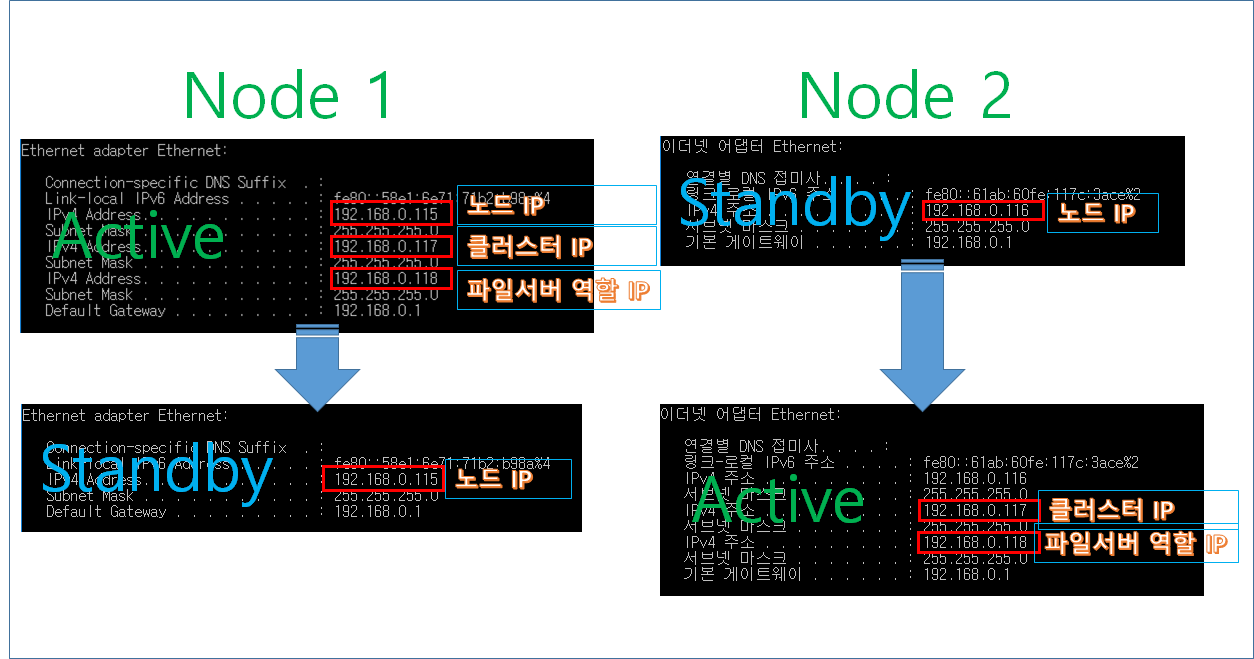

 7.4 역할 전환후 IP 변화

** 클러스터 관리 IP는 쿼럼 디스크를 소유한 노드가 가진다.

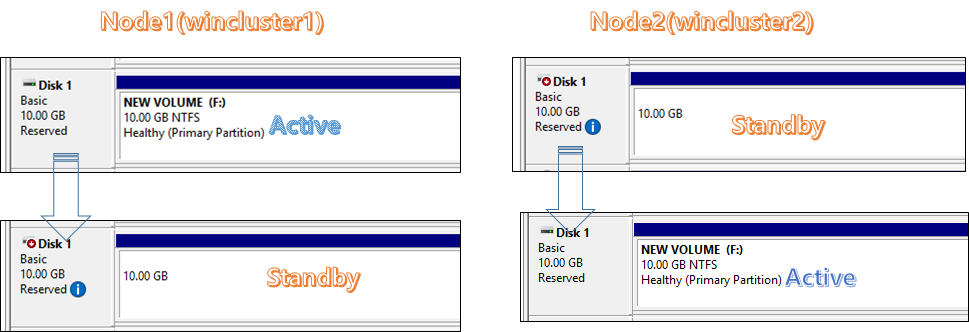

7.4 디스크 상태 변화

** 쿼럼 디스크도 쿼럼디스크를 소유한 노드에서 Online상태로 변경됨

이상으로 윈도우 2016 클러스터 구성 마침
