[Windows] 윈도우 2016 클러스터 구성 #1 - 공유 볼륨 구성

개요



구성환경

Node1  : wincluster1(192.168.0.115)

Node2 : wincluster2(192.168.0.116)

iSCSI Target 서버 : 192.168.0.161

Domain Controller : 192.168.0.160, 192.168.0.165

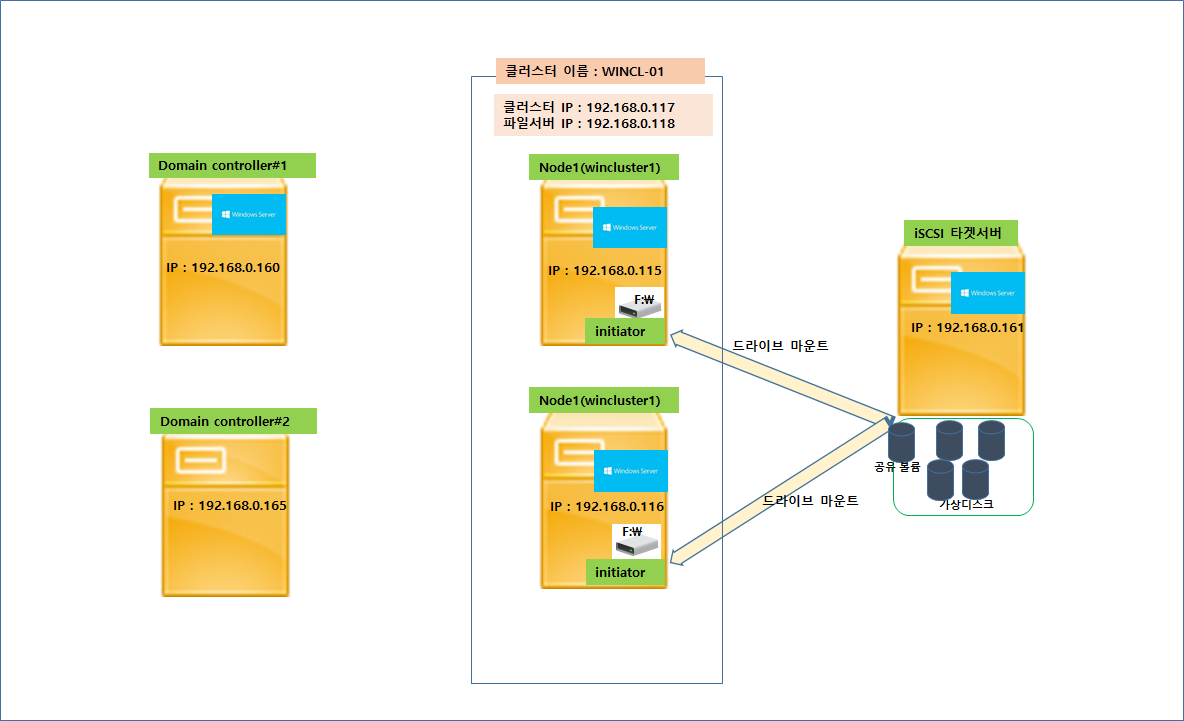

구성도



사전 준비

모든 노드들은 도메인에 가입이 되어 있어야 한다. 클러스그룹내 모든 멤버 노드들은 동일한 운영체제 버전을 사용해야 한다.



구성 절차

1. 공유 볼륨 구성

 - iSCSI Target 구성, 가상디스크 생성

 - 클러스터 멤버(Node1, Node2) iSCSI initiate 구성

2. Node1, Node2 failover clustering 기능 설치

3. 클러스터 구성

4. 클러스터 역할 구성



1. iSCSI Target 구성(공유 볼륨 생성)

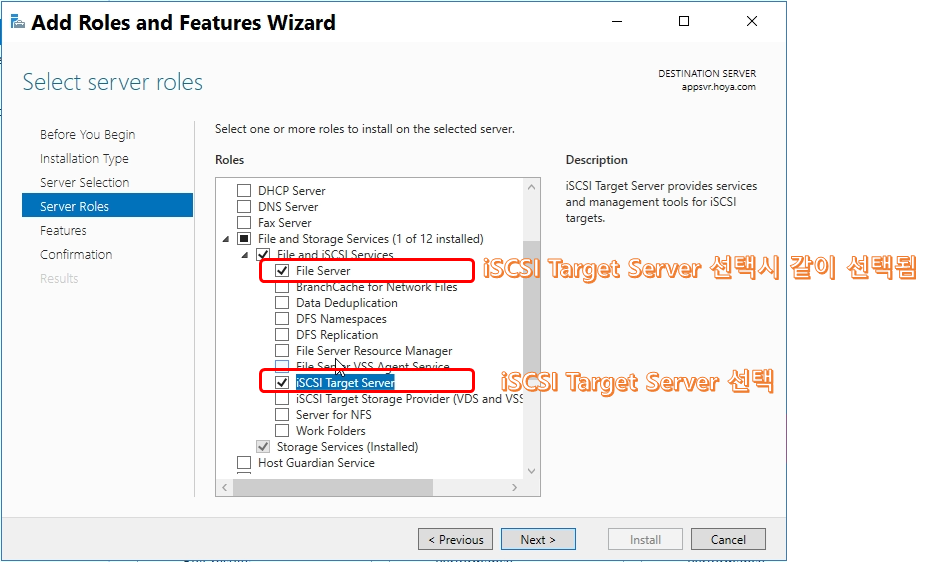

 1.1 iSCSI Target 역할 설치

 1.2 iSCSI 가상 디스크 생성

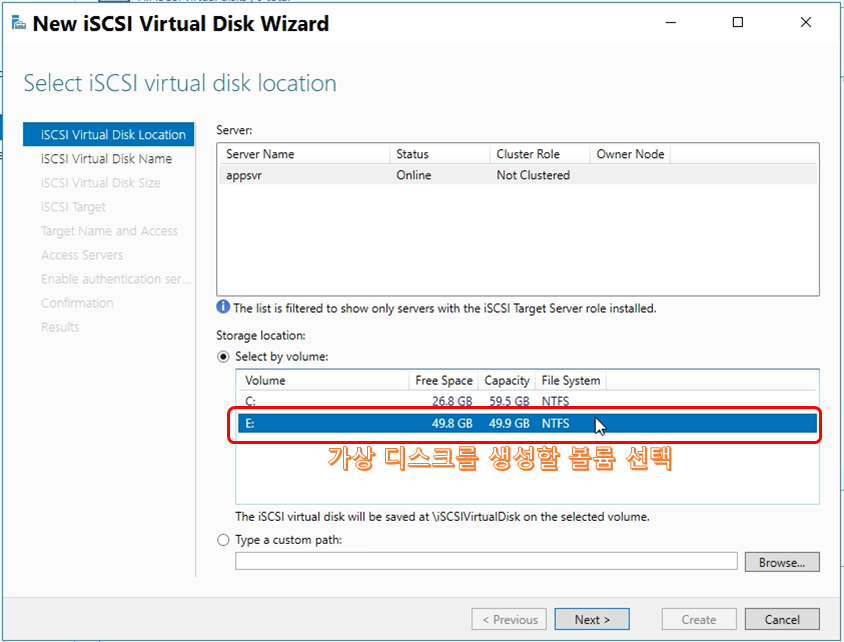

 1.3 가상 디스크 생성 위치 선택

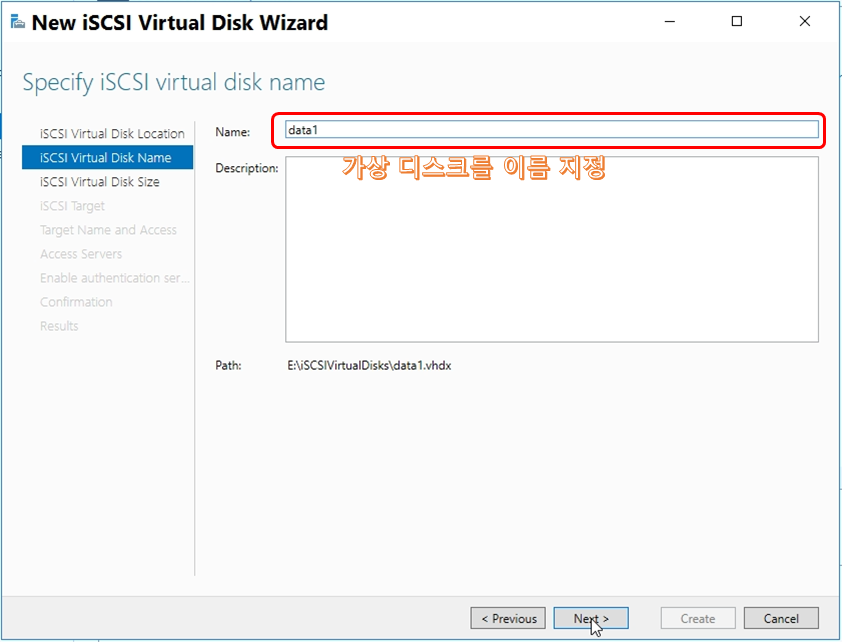

 1.4 가상 디스크 이름 지정

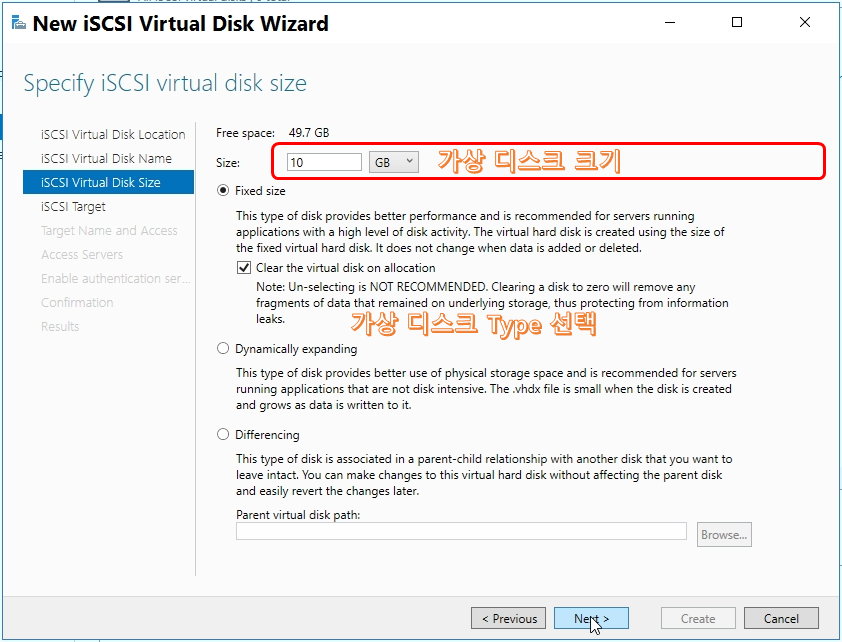

 1.5 가상 디스크의 크기 지정 및 타입 선택

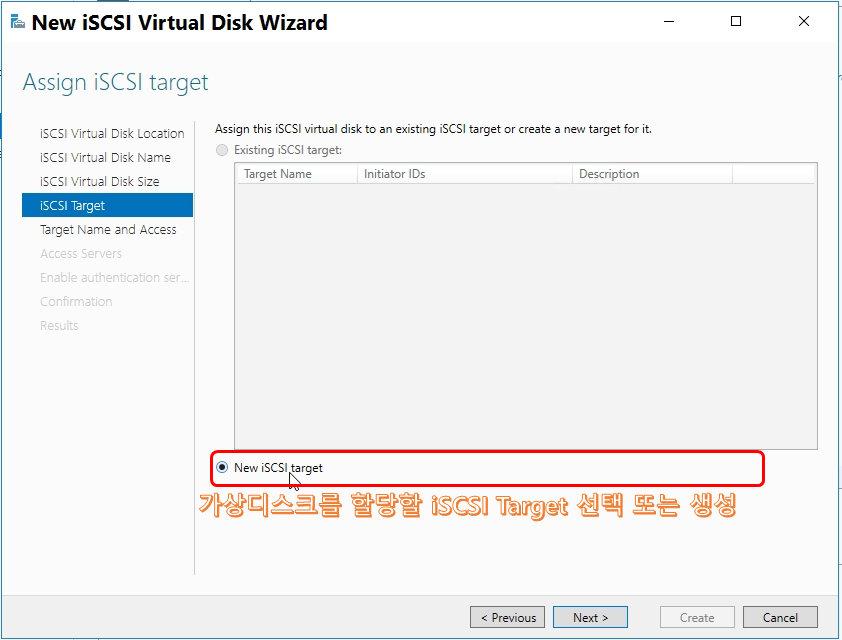

 1.6 가상디스크가 할당될 iSCSI Target 선택 또는 생성

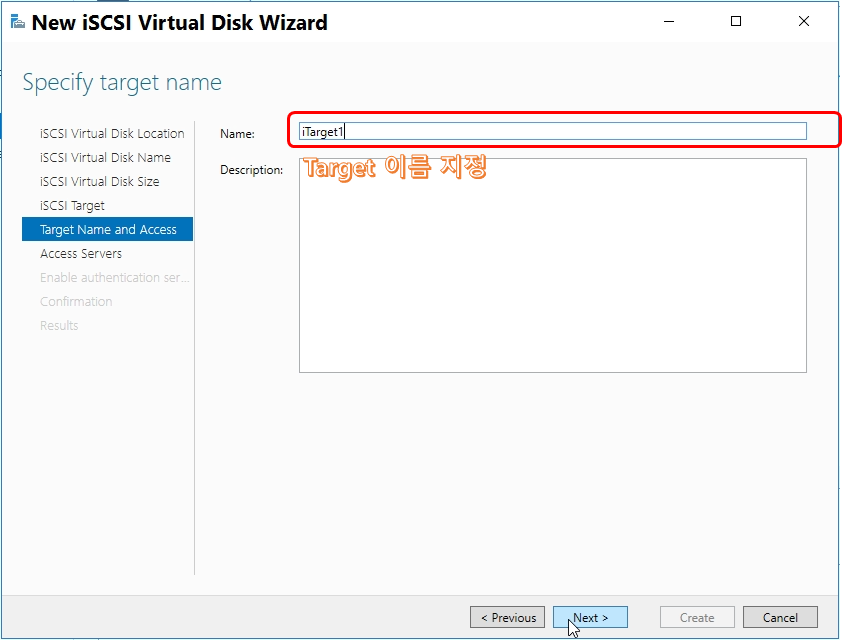

 1.7 신규 iSCSI Target 이름 지정

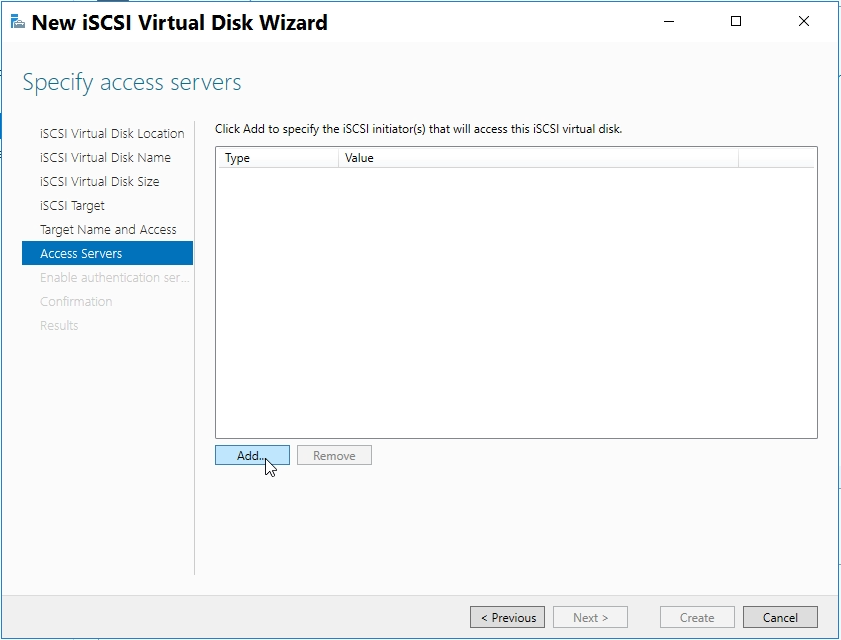

  1.8 iSCSI 가상디스크에 액세스할 iSCSI initator(s) 추가

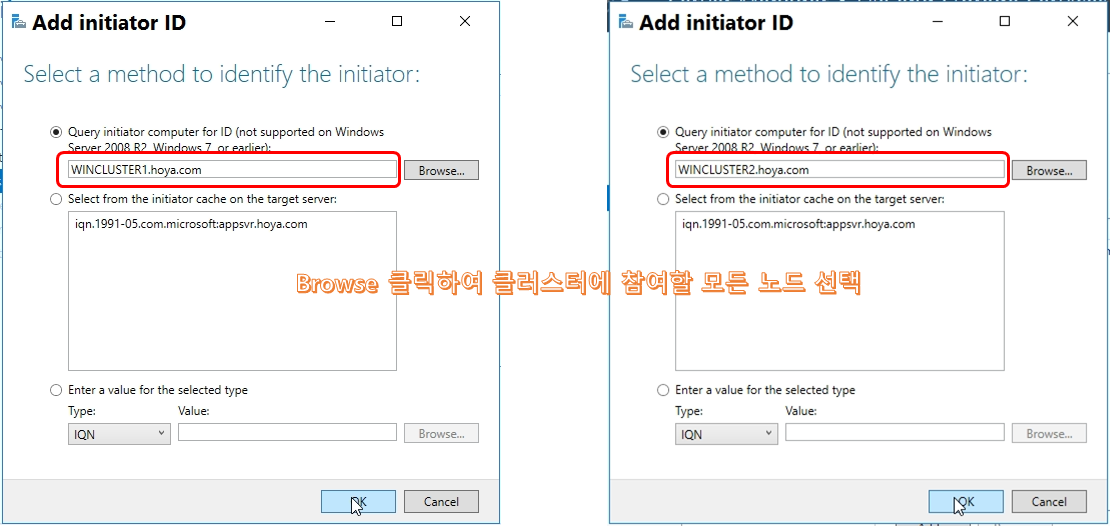

 1.9 iSCSI initiator 추가

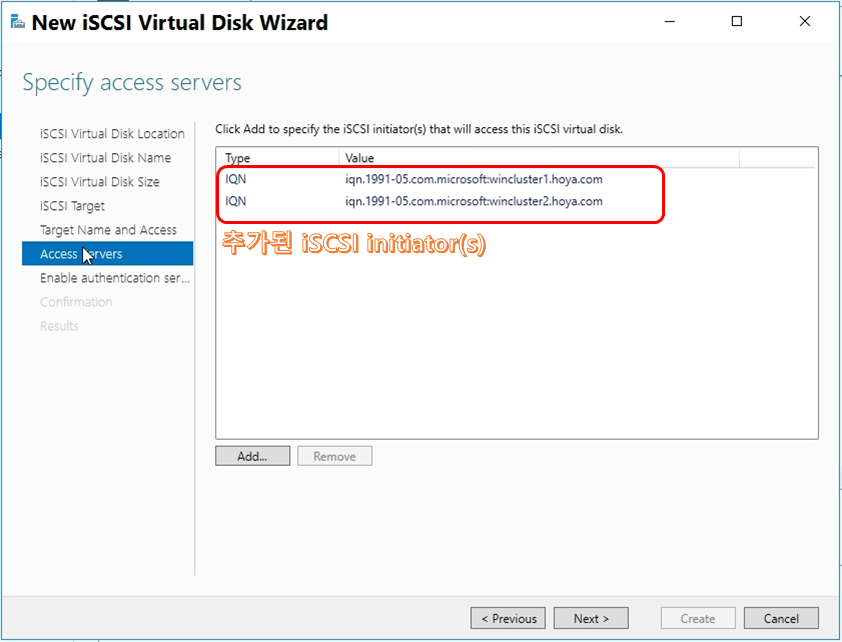

 1.10 추가된 iSCSI initiator(s)

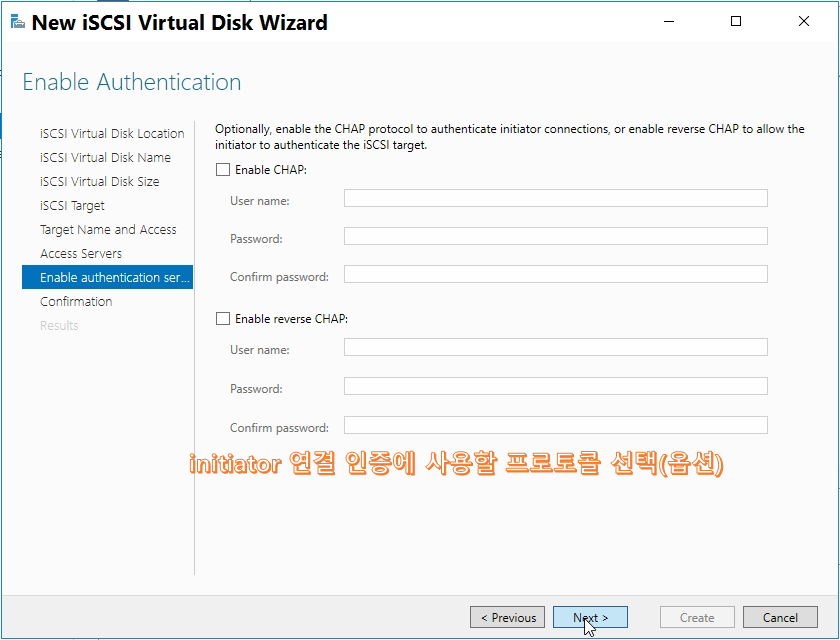

 1.11 initiator 연결 인증에 사용할 프로토콜 선택(옵션)

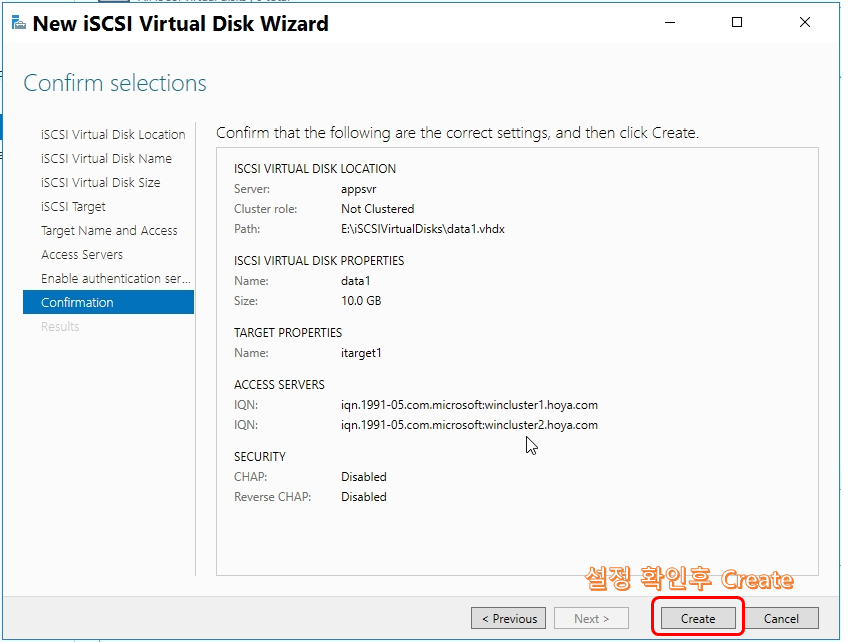

 1.12 요약

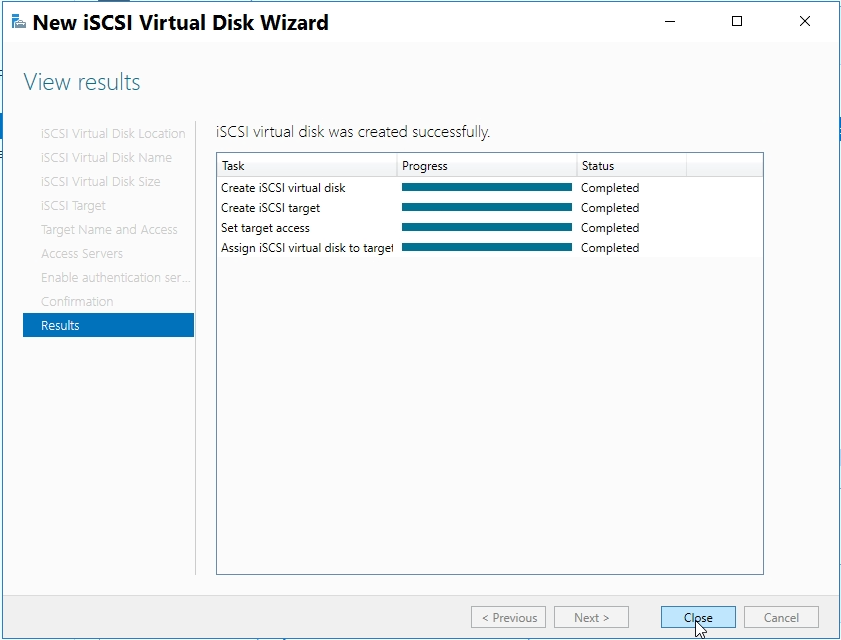

 1.13 생성 완료

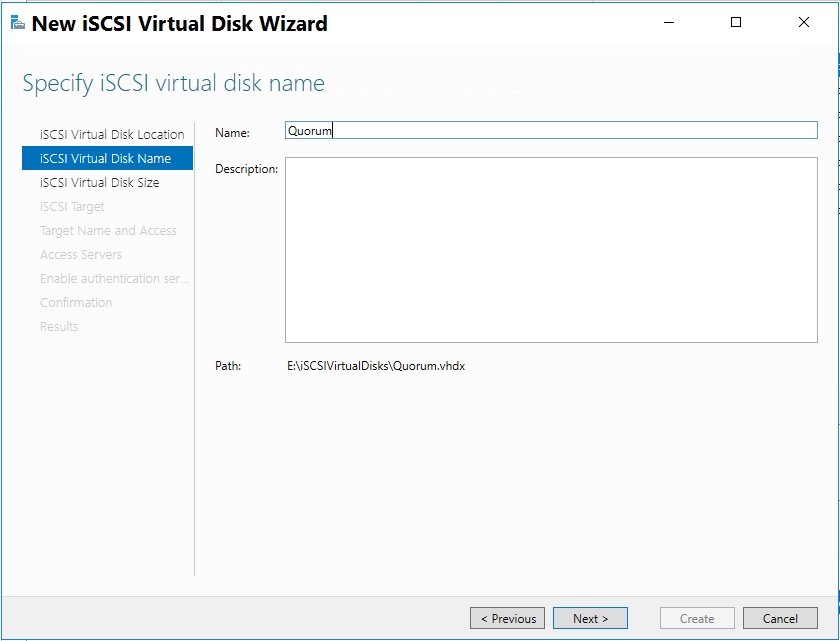

 1.14 쿼럼(Quorum) 디스크 생성

   - 1.2 에서 1.13 항목 반복

   - 크기는 최소 500M이상( 500M ~ 1GB 내에서 생성, 500MB 이상 설정한다고 해서 얻는 이점은 없음)



2. iSCSI initator 구성

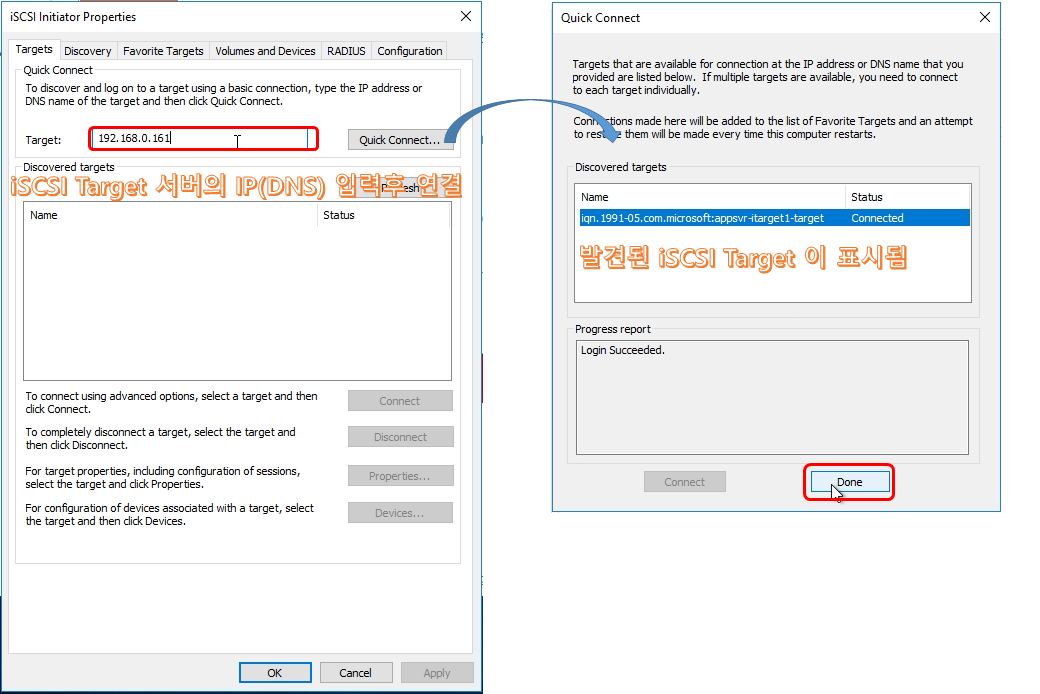

 2.1 클러스터에 참여하는 모든 노드에서 iSCSI initiator 실행하여 iSCSI Target 연결

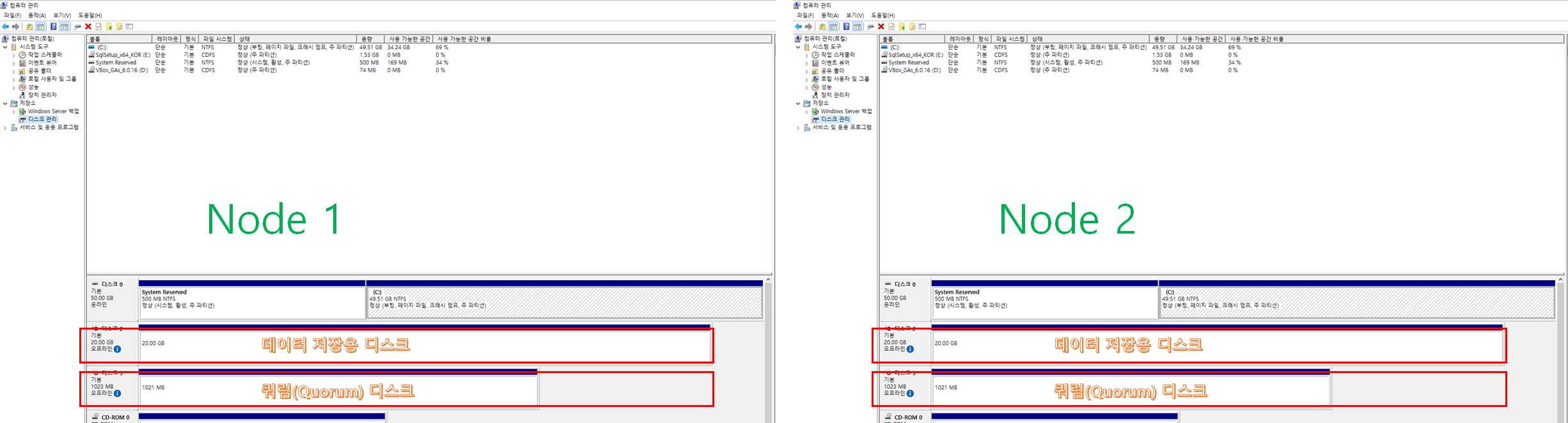

 2.2 클러스터 멤버 노드에서 추가된 가상디스크 확인

 2.3 멤버 노드들중 하나에서 추가된 가상 디스크 Online > 초기화 > 포맷 & 드라이버 문자 할당 진행

* 단, 쿼럼 디스크는 드라이버 문자 할당이 필수적으로 요구하지 없음



다음에서 윈도우 2016 클러스터 구성 계속 진행

[Windows] 윈도우 2016 클러스터 구성 #2 - failover cluster 구성
