[Linux] Multipath 구성

개요

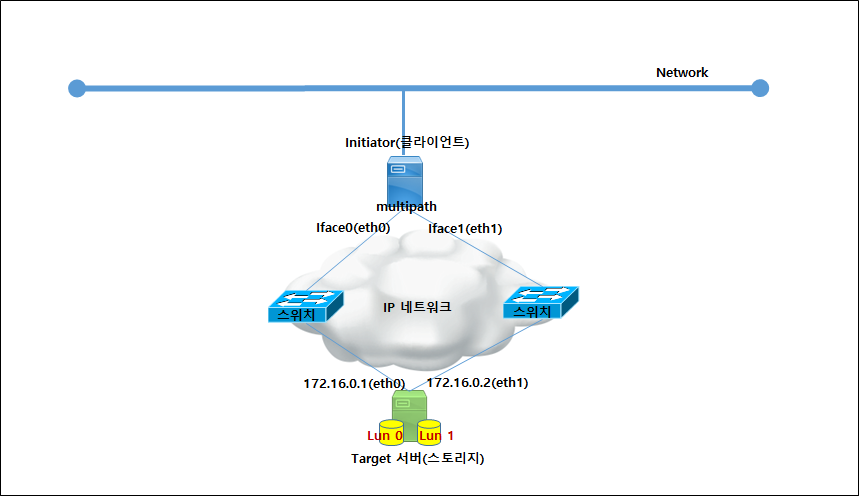

구성환경

 Cent OS 7.6



1. iSCSI Target 서버 구성

[Linux] iSCSI 구성 #2 - targetcli 명령어를 이용한 구성에서 1.iSCSI Target 서버 구성 참조



2. multipath 구성(클라이언트)

 2.1 device-mapper-multipath RPM 설치

  shell> yum install device-mapper-multipath

  2.2 multipath.conf 복사

   shell> cp /usr/share/doc/device-mapper-multipath-0.4.9/multipath.conf /etc/

  ** multipath.conf 는 커스텀마이징 없이 사용가능하다.

2.3 mutipath 서비스 시작

   shell> systemctl --now enable multipathd

 2.4 multipath 확인

   shell> multipath -ll   => multipath 디바이스가 구성이 없기 때문에 어떠한 Output도 없을 것이다.



3. initiator 구성(클라이언트)

 3.1 ISCSI 오프로드 및 인터페이스 바인딩 구성(옵션)

  - 포털과 NIC가 서로 다른 서브넷에 설정된 경우 바인딩을 위해 iSCSI 인터페이스를 수동으로 구성 할 필요가 없습니다.

shell> iscsiadm -m iface default tcp,<empty>,<empty>,<empty>,<empty>  iser iser,<empty>,<empty>,<empty>,<empty> shell> iscsiadm -m iface -I iface0 --op=new   => iface0은 eth0에 바인딩 shell> iscsiadm -m iface -I iface0 --op=update -n iface.hwaddress -v 08:00:27:95:39:39   => eth0의 mac address shell> iscsiadm -m iface -I iface1 --op=new    => iface1은 eth1에 바인딩 shell> iscsiadm -m iface -I iface1 --op=update -n iface.hwaddress -v 08:00:27:84:c3:b3  => eth1의 mac address shell> iscsiadm -m iface default tcp,<empty>,<empty>,<empty>, <empty> iser iser,<empty>,<empty>,<empty>,<empty> iface0 tcp,08:00:27:95:39:39,<empty>,<empty>,<empty>  iface1 tcp,08:00:27:84:c3:b3,<empty>,<empty>,<empty>

* 인터페이스가 구성 정보는 /var/lib/iscsi/ifaces 디렉토리에 인터페이스 이름(예로 iface0, iface1)으로 저장된다.

3.2 Target Portal 연결 및 Target Login

shell> iscsiadm --mode discovery -I iface0 --type sendtargets --portal 172.16.0.1 -P 1 Target: iqn.2014-08.com.hoya.testsvr:t1         Portal: 172.16.0.1:3260,1                 Iface Name: iface0  shell> iscsiadm --mode discovery -I iface1 --type sendtargets --portal 172.16.0.2 -P 1 Target: iqn.2014-08.com.hoya.testsvr:t1         Portal: 172.16.0.2:3260,1                 Iface Name: iface1 shell> iscsiadm --mode node --login  Logging in to [iface: iface0, target: iqn.2014-08.com.hoya.testsvr:t1, portal: 172.16.0.1,3260] (multiple)  Logging in to [iface: iface1, target: iqn.2014-08.com.hoya.testsvr:t1, portal: 172.16.0.2,3260] (multiple)  Login to [iface: iface0, target: iqn.2014-08.com.hoya.testsvr:t1, portal: 172.16.0.1,3260] successful.  Login to [iface: iface1, target: iqn.2014-08.com.hoya.testsvr:t1, portal: 172.16.0.2,3260] successful.  shell>

** target login이 이루어 지면 /etc/multipath/bindings, wwids 파일에 디바이스의 path 및 wwid 정보가 등록된다.

 - /etc/multipath/bindings 예시

# Format: # alias wwid # mpatha 36001405b1e88df72d034e0cafaddf112 mpathb 360014052f2c45cc9c9148e2bd1071352

 - /etc/multipath/wwids 예시

# Valid WWIDs: /36001405b1e88df72d034e0cafaddf112/ /360014052f2c45cc9c9148e2bd1071352/

3.3 인터페이스 바인딩 정보

shell> iscsiadm -m iface -P 1 Iface: default Iface: iser Iface: iface0         Target: iqn.2014-08.com.hoya.testsvr:t1                 Portal: 172.16.0.1:3260,1 Iface: iface1         Target: iqn.2014-08.com.hoya.testsvr:t1                 Portal: 172.16.0.2:3260,1 [root@rac2 ifaces]#



4. 확인

 - multipath -ll

shell> multipath -ll mpathb (360014052f2c45cc9c9148e2bd1071352) dm-3 LIO-ORG ,iscsi_disk_sdg size=1.0G features='0' hwhandler='0' wp=rw |-+- policy='service-time 0' prio=1 status=active | `- 20:0:0:1 sdp 8:240 active ready running `-+- policy='service-time 0' prio=1 status=enabled   `- 19:0:0:1 sdq 65:0  active ready running mpatha (36001405b1e88df72d034e0cafaddf112) dm-2 LIO-ORG ,iscsi_disk_sdf size=1.0G features='0' hwhandler='0' wp=rw |-+- policy='service-time 0' prio=1 status=active | `- 20:0:0:0 sdn 8:208 active ready running `-+- policy='service-time 0' prio=1 status=enabled   `- 19:0:0:0 sdo 8:224 active ready running ----- iscsi 인터페이스 한곳이 장애가 발생했을 경우 ----- shell> multipath -ll mpathb (360014052f2c45cc9c9148e2bd1071352) dm-3 LIO-ORG ,iscsi_disk_sdg size=1.0G features='0' hwhandler='0' wp=rw |-+- policy='service-time 0' prio=0 status=active | `- 31:0:0:1 sdp 8:240 active undef running `-+- policy='service-time 0' prio=1 status=enabled   `- 30:0:0:1 sdq 65:0  active ready running mpatha (36001405b1e88df72d034e0cafaddf112) dm-2 LIO-ORG ,iscsi_disk_sdf size=1.0G features='0' hwhandler='0' wp=rw |-+- policy='service-time 0' prio=0 status=active | `- 31:0:0:0 sdn 8:208 active undef running `-+- policy='service-time 0' prio=1 status=enabled   `- 30:0:0:0 sdo 8:224 active ready running shell>  multipath -ll mpathb (360014052f2c45cc9c9148e2bd1071352) dm-3 LIO-ORG ,iscsi_disk_sdg size=1.0G features='0' hwhandler='0' wp=rw |-+- policy='service-time 0' prio=0 status=enabled | `- 31:0:0:1 sdp 8:240 failed faulty running `-+- policy='service-time 0' prio=1 status=active   `- 30:0:0:1 sdq 65:0  active ready  running mpatha (36001405b1e88df72d034e0cafaddf112) dm-2 LIO-ORG ,iscsi_disk_sdf size=1.0G features='0' hwhandler='0' wp=rw |-+- policy='service-time 0' prio=0 status=enabled | `- 31:0:0:0 sdn 8:208 failed faulty running `-+- policy='service-time 0' prio=1 status=active   `- 30:0:0:0 sdo 8:224 active ready  running shell>



5. 파일시스템 생성

 multipath가 구성이 되면 /dev/mapper/mpathn 형식으로 디바이스가 생성된다.

shell> fdisk -l ..... 중략 ..... Disk /dev/sdn: 1073 MB, 1073741824 bytes, 2097152 sectors Units = sectors of 1 * 512 = 512 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 512 bytes / 33550336 bytes Disk /dev/sdp: 1073 MB, 1073741824 bytes, 2097152 sectors Units = sectors of 1 * 512 = 512 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 512 bytes / 33550336 bytes Disk /dev/sdo: 1073 MB, 1073741824 bytes, 2097152 sectors Units = sectors of 1 * 512 = 512 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 512 bytes / 33550336 bytes Disk /dev/sdq: 1073 MB, 1073741824 bytes, 2097152 sectors Units = sectors of 1 * 512 = 512 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 512 bytes / 33550336 bytes Disk /dev/mapper/mpatha: 1073 MB, 1073741824 bytes, 2097152 sectors Units = sectors of 1 * 512 = 512 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 512 bytes / 33550336 bytes Disk /dev/mapper/mpathb: 1073 MB, 1073741824 bytes, 2097152 sectors Units = sectors of 1 * 512 = 512 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 512 bytes / 33550336 bytes shell>



6. 관련 파일

 - /etc/multipath.conf :

 - /etc/multipath/bindings :

 - /etc/multipath/wwids :
